Детали лазерных картриджей подвержены износу, который на первых порах не заметен для неопытного пользователя. Со временем признаки износа становятся более очевидными и их можно диагностировать по вертикальным и горизонтальным полосам на отпечатанной копии, вкраплениям тонера, постороннему фону, бледной печати и прочим признакам. Роль «лакмусовой бумаги» в данном случае может выполнять и фотобарабан, на поверхности которого дефекты картриджа проявляются в виде всевозможных полос, пятен, разводов, вмятин и прочих видимых дефектов. В таблице мы попытаемся провести параллель между наиболее распространёнными дефектами картриджей и их видимыми проявлениями на поверхности фотобарабана.
Дефекты картриджей
 |
На поверхности фотобарабана видны следы налипшего тонера. Налипший тонер приводит к появлению дефектов печати и может осыпаться, загрязняя другие механизмы картриджа |
| Износ фотобарабана приводит к появлению на его поверхности чёрных опоясывающих полос, которые оставляют вертикальные полосы на отпечатанной копии |  |
 |
На более поздней стадии износа фотобарабана полосы расширяются. Дефект приводит к повышенному расходу тонера и к его налипанию на соседние механизмы |
| Так выглядит фотобарабан на крайней стадии износа. При использовании такого фотобарабана напечатанный текст прочитать сложно из-за присутствующего на листе тёмного фона |  |
 |
Засвечивание фотобарабана приводит к появлению дефектов на его поверхности. Дефекты исчезают после прогона нескольких копий. В случае сильной засветки фотобарабана он может навсегда выйти из строя |
| Точки на поверхности фотобарабана, двукратно повторяющиеся за его полный оборот, свидетельствуют о дефектах ролика первичного заряда |  |
 |
О неисправности ролика первичного заряда может также свидетельствовать горизонтальная полоса налипшего на фотобарабан тонера. Полоса повторяется двукратно за один оборот фотобарабана |
| На дефекты ролика первичного заряда указывают пятна и «заплатки» тонера на поверхности фотобарабана |  |
 |
Дефекты ролика первичного заряда приводят к неравномерному распределению заряда и появлению постороннего фона на фотобарабане и на отпечатанной копии |

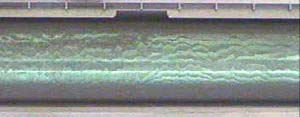

| Если на фотобарабане появились волнообразные разводы тонера, значит, в картридже износилось дозирующее лезвие |  |
 |
Аналогичный волнообразный эффект может быть вызван износом магнитного вала картриджа. При появлении такого дефекта следует заменить магнитный вал |
| Если пятна тонера повторяются на одном и том же месте фотобарабана – неисправен магнитный вал, если в разных местах – неисправно дозирующее лезвие |  |
 |
Если на фотобарабане появились вертикальные полосы – изношено дозирующее лезвие, горизонтальные полосы свидетельствуют об износе втулок магнитного вала |

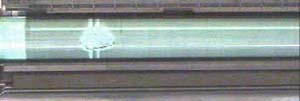

| Белые пятна появляются на фотобарабане при попадании на его поверхность смазки, прикосновении к нему пальцами и в некоторых других случаях |  |
 |

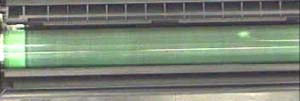

Если белое пятно повторяется двукратно за один оборот фотобарабана, значит, на его поверхности есть следы деформации (износ, вмятины) |
| Если ракель изогнут или потерял эластичность, на фотобарабане появятся широкие размытые следы тонера |  |
 |
Если на ракеле появились зазубрины, сколы, комочки тонера, клочки бумаги или прочие включения, на фотобарабане появятся тонкие полосы |
| Появление вертикальных полос по краям фотобарабана свидетельствует об износе фетрового уплотнения картриджа |  |
Характерные признаки дефектов картриджа заметны и на отпечатанной копии. Чтобы определить, какая деталь картриджа вышла из строя, необходимо внимательно посмотреть на отпечаток документа.
Взаимосвязь между дефектами картриджа и дефектами печати
| Дефекты картриджа | Дефекты печати |
|---|---|
| Вал первичного заряда загрязнён или неисправен | На отпечатке появляются вертикальные серые полосы, серый фон, часть изображения повторяется с определённой периодичностью |
| Контакты вала первичного заряда загрязнены | На отпечатке появляются тёмные или чёрные горизонтальные полосы или затемнённый фон |
| Фотобарабан повреждён | На отпечатке появляются идеальные прямые и тонкие линии, проходящие через всю страницу |
| Фотобарабан имеет скол | На отпечатке повторяются точки или группы точек |
| Фотобарабан засвечен | На отпечатке участки, которые должны иметь светлый фон, затемнены |
| Фотобарабан изношен | На отпечатке появляются следы протектора фотобарабана в виде затемнения правой части копии |
| Оболочка магнитного вала повреждена | На отпечатке появляются повторяющиеся следы |
В заключение отметим, что каждый дефект картриджа может иметь несколько различных проявлений, самостоятельно устранить причину низкокачественной печати, не обладая специальными знаниями и навыками, достаточно сложно. Поэтому при появлении первых признаков некачественной печати лучше всего обратиться в специализированный сервисный центр.
